Labormessgeräte

Prozess- und Produktoptimierung mit Hilfe eines spezialisierten Portfolios an Prüfgeräten zur Verbesserung und Kontrolle von Produktions- und  Verarbeitungsprozessen sowie zur Steigerung der Qualität von Endprodukten.

GIG Chemie bietet Ihnen Beratung, ein komplettes technisches Serviceprogramm und WEB-Support für die Optimierung und Stabilisierung Ihrer Herstellungsprozesse durch eingehende Laboranalytik, u.a. mit den hochmodernen Laborprüfgeräten von EMTEC / AFG. Mit dem Einsatz der speziellen Messgeräte liefern wir Ihnen schnell und präzise maßgeschneiderte Lösungen für die spezifische Aufgabenstellung in Ihrer Anlage sowie die präzise Auswahl von Additiven, Dosier-, Mischtechnik und Equipment.
GIG Chemie führt für Sie gerne Schulungen und Installationsunterstützung für einen Großteil der EMTEC / AFG Laborprüfgeräte durch.

Tissue- Nonwoven - TEXTIL

TSA – SOFTNESS ANALYSER

Multifunktionales Messgerät zur Bestimmung von Softness, Rauhigkeit/Glätte, Steifigkeit, Elastizität sowie von daraus berechneten & „handfeel-Werten“, und der Kompressibilität von Tissue, Nonwoven und Textilien sowie des Berstwiderstandes.

Einsatzgebiete:

  • Prozessoptimierung
  •  Produktionskontrolle
  • Produktoptimierung
  • Produktvergleich
  • F&E
  • Auswahl/Eingangskontrolle von Pulp/Fasern mittels Messung von Handsheets

Anwendungsbereiche:

  • Tissue
  • Textilien
  • Leder
  • Non-woven und andere flächige Materialien

Die Softness/Weichheit ist ein fundamentaler Qualitätsparameter von Tissue, Nonwoven und Textilien. Sie kann charakterisiert werden durch z.B. Glätte, Steifigkeit, Kompressibilität und „Knitterfähigkeit“. Für alle diese Einzelparameter existieren Messgeräte. Die Ergebnisse können über komplexe Funktionen verknüpft und zu einem Wert berechnet werden, der die subjektiv empfundene Softness mehr oder weniger gut charakterisiert. Das Verfahren ist jedoch sehr aufwendig und für die Qualitätssicherung ungeeignet. Die Weichheitsbeurteilung wird üblicherweise von einem Panel durchgeführt, das aus mehreren Personen besteht. Dieser Test ist ebenfalls sehr aufwendig.

Der neue Tissue Softness Analyzer TSA erfasst gleichzeitig die wesentlichen Einzelparameter, die die Softness bestimmen. Zusätzlich können die Kompressibilität und Berstfestigkeit gemessen werden. Über eine leistungsfähige PC-Software können auf der Basis von mathematischen Modellen automatisch Kennzahlen berechnet werden, die die subjektiv empfundene haptische Qualität charakterisieren. Die Messergebnisse korrelieren ausgezeichnet mit der subjektiven Bewertung der Softness.

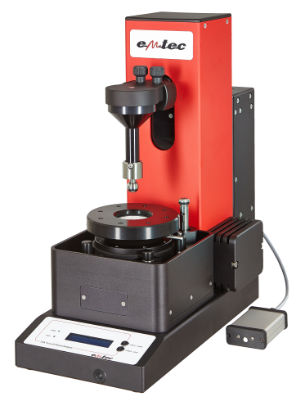

BBT – Ball Burst Tester

Messgerät nach DIN ISO 12625-9:2005 Messung des Berstwiderstandes spätere Aufrüstung auf TSA – Tissue Softness Analyzer möglich.

EINSATZGEBIETE:

  • Produktionskontrolle
  •  Produktoptimierung
  •  Produktvergleich
  •  F&E



VORZÜGE

  • menügeführter Messablauf
  • Integrierte Messung der Umgebungsfeuchte und Temperatur
  • leichte Handhabung
  • robuster Aufbau
  • hohe Reproduzierbarkeit der Ergebnisse

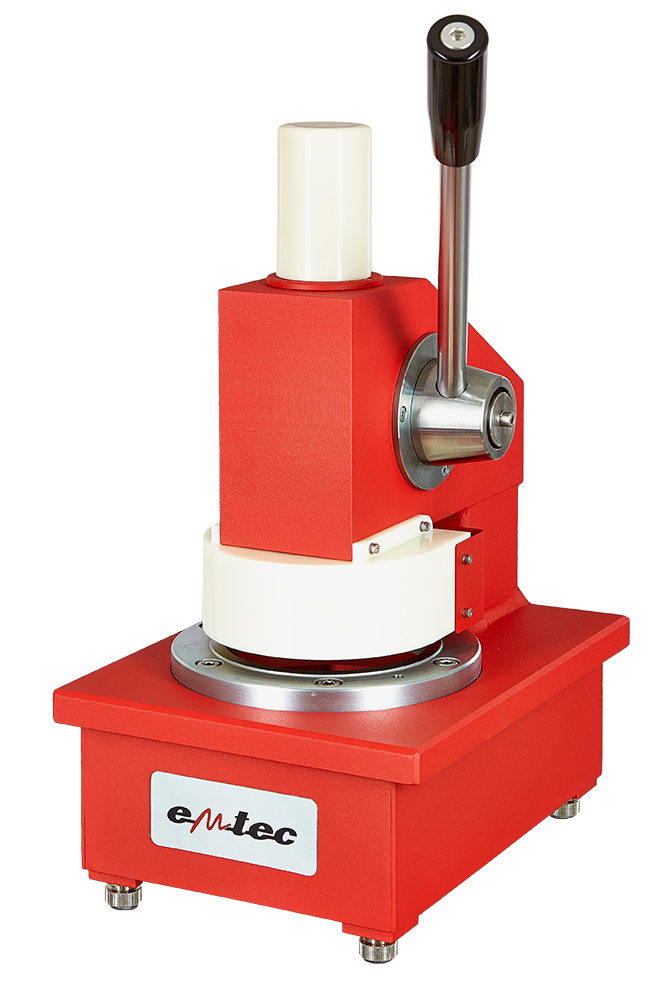

SAMPLE PUNCH

Zubehör zum TSA – Tissue Softness Analyzer , zum BBT – Ball Burst Tester und für allgemeine Anwendungen im Papierlabor – ∅112,8mm = 100cm² (auch mit ∅79,8mm = 50cm² verfügbar)

  • Geeignet für alle Anwendungen im Papierlabor, welche eine exakte und effiziente Vorbereitung von Proben erfordern: ∅112,8mm / 100cm² (auch mit ∅79,8mm = 50cm² verfügbar)
  • Robuste Konstruktion und einfache Handhabung
  • Bis zu 20 Blätter/Lagen mit einem Schnitt (ca. 1.000 g/m²)

WET END

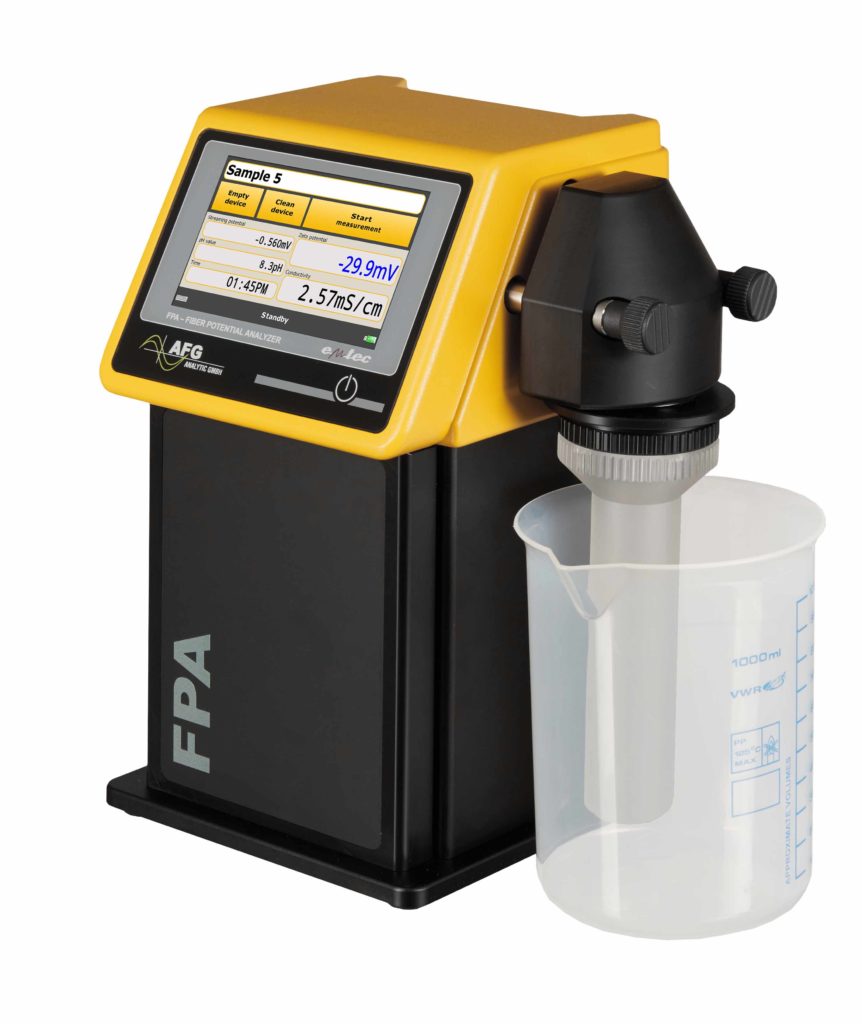

FPA TOUCH! – ZETA POTENTIAL ANALYZER

Genaue und einfache Bestimmung des Zetapotentials von Fasersuspensionen

Das neue FPA touch! Faserladungsmessgerät kombiniert bewährte Methoden der Zetapotentialmessung mit der bekannten Einfachheit der Handhabung und Funktionsweise der vorangegangenen FPA-Versionen, erweitert um neue Features und verbunden mit einer immensen Reduktion von Gewicht und Größe.

Die Oberflächenladungen von Fasern, Füllstoffen, Partikeln und kolloidal gelösten Stoffen in Suspensionen werden durch das Zetapotential ihrer Oberflächen definiert. Die Aufteilung der Ladungen in Stoff-Suspensionen erfolgt in kolloidal gelöste und Partikel-Ladungen, die mit dem CAS touch! Charge Analyzing System erfasst werden, und in Ladungen auf Fasern und Füllstoffen, die mit dem FPA touch! Fiber Potential Analyzer gemessen werden. Diese beiden Ladungsniveaus definieren gemeinsam das gesamte Zetapotential von Stoffsuspensionen.

Das Wissen um die Faserladungen bildet den Schlüssel für die optimale Zugabe von chemischen Hilfsstoffen, die an den Fasern angelagert werden sollen. Die meist negativ (anionisch) geladenen Fasern adsorbieren die positiven (kationisch) geladenen Additive beim Papierherstellungsprozess. Die optimale Dosierung der chemischen Hilfsmittel hängt immer vom Zetapotential der Stoffsuspension ab.
Das FPA touch! bestimmt das Zetapotential von Fasern in Übereinstimmung mit der Helmholtz-Smoluchowski- Gleichung über die gleichzeitige Messung der Leitfähigkeit, des Druckes und des Strömungspotentials. Das Messprinzip beruht auf der Strömungspotential-Messmethode in einem Faserpfropfen. Dieser Faserpfropfen bildet sich automatisch mittels eines Vakuums an der Siebelektrode der Messzelle des FPA. Durch regelmäßige Veränderungen des Vakuums im Verlauf der Messung bewegt sich die an den Fasern absorbierte Ladungswolke mit dem Flüssigkeitsstrom. Das dadurch erzeugte Strömungspotential wird über die Sieb- und Ringelektrode gemessen.

Das Wissen über die Höhe der Faserladung ermöglicht eine exakte und effektive Dosierung der chemischen Additive. Die Adsorption von Stärke auf Faser, die Effektivität von Nassfestmitteln und das Adsorptionsverhalten vieler anderer chemischen Hilfsstoffe kann einfach in der Originalprobe vor Ort gemessen werden. Mit den Messergebnissen kann die Zugabe von Chemikalien im Nass-Bereich des Papierherstellungs-prozesses optimiert werden.

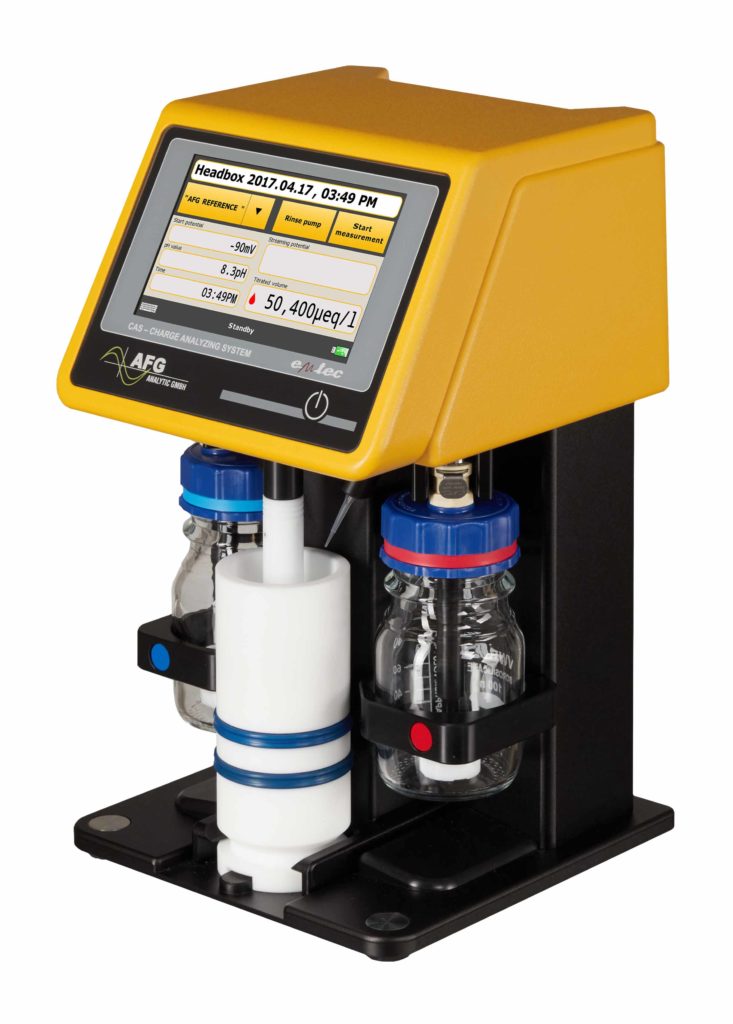

CAS TOUCH! – CHARGE ANALYZING SYSTEM

Das neue CAS touch! Partikelladungsmessgerät kombiniert bewährte Methoden der Partikelladungsmessung mit der bekannten Einfachheit der Handhabung und Funktionsweise der vorangegangenen CAS-Versionen, erweitert um neue Features und verbunden mit einer immensen Reduktion von Gewicht und Größe.

Basics:
Unter Einsatz von Standard-Titrationsverfahren bestimmt das CAS touch! den kationischen / anionischen und sauren / basischen Bedarf von wässrigen Ladungssystemen. Moderne Elektronikkomponenten ermöglichen die hohe Genauigkeit der Messungen. Strömungspotential (mV) und pH-Wert können parallel gemessen werden, wodurch der isoelektrische Punkt und Flockungspunkt einer Probe einfach bestimmt und die Korrelation zwischen dem pH-Wert, dem Verbrauch des Titranten und dem Strömungspotential einer Messprobe untersucht werden kann.

Auswahlmöglichkeiten des Kunden:
Das CAS touch! nutzt integrierte hochpräzise Titratoren, wahlweise mit 1 oder 2 Titrationssystemen (CAS- I touch!, CAS-II touch!), während auch eine Version für den Einsatz von externen Titratoren oder Handtitration dem Kunden zur Verfügung steht (CAS-E touch!).

Messungen / Ergebnisauswertung:
Das CAS touch! kann über Touchscreen, der die Titrationskurven anzeigt, oder optional in Kombination mit einer externen Tastatur bedient werden. Darüber hinaus ist keine Umgewöhnung an eine neue Software notwendig, da das Gerät mit der bekannten leicht handhabbaren CAS-PC-Software ausgestattet ist. Die effizienten Messverfahren, die in der äußerst benutzerfreundlichen PC-Software implementiert sind, erlauben eine sehr einfache Handhabung. Verschiedene Titrationsverfahren sind verfügbar: Fix-Inkrement-Titration, dynamische Titration, Rücktitration sind aus vorgegebenen Prozeduren wählbar bzw. frei konfigurierbar. Neben den Voreingestellten Standard-Titrationsmethoden können kundenspezifische Abläufe über die PC-Software oder den Touchscreen im CAS gespeichert werden. Die Daten können dabei intern als auch extern auf USB- Stick gespeichert, mit der PC-Software analysiert und in Excel übertragen werden (lediglich zwei Mausklicks).

VORZÜGE:

  •  Kleiner und deutlich leichter als vergleichbare Geräte -& Komfortabler Transport ( Handgepäck-Größe)
  • Touchscreen auf dem neuesten Stand der Technik mit Anzeige der Ergebnisse und Kurven
  • Externe Tastatur anschließbar (USB oder schnurlos)
  • Betriebsfertig ohne Montage weiterer Komponenten
  • Einfache Handhabung, klare und einfach zu verstehende Messverfahren
  • Kompakte und robuste Bauform

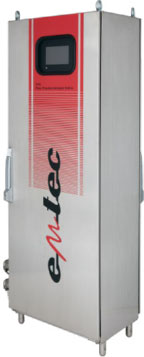

FPO – FIBER POTENTIAL ANALYZER ONLINE

Vollautomatische und präzise Bestimmung des Zetapotentials von Fasern und Füllstoffen

Der emtec FPO Fiber Potential Analyzer Online ist ein innovatives Messgerät zur vollautomatischen und präzisen Bestimmung des Zetapotentials von Fasern und Füllstoffen.

ONLINE Messung des Zetapotenzials von Fasersuspensionen

  • Vollautomatischer Betrieb: Probenentnahme • Messung • Reinigung
  • wartungsarm
  • Hohe Messgenauigkeit und Reproduzierbarkeit
  • Datenübertragung zum Prozessleitsystem über Standard-Schnittstellen / optionale
    Datenspeicherung auf Internetserver
  • Geräte-Bedienung und Darstellung der Messergebnisse durch Touchscreen
  • Material-, Zeit- und Energieeinsparung.

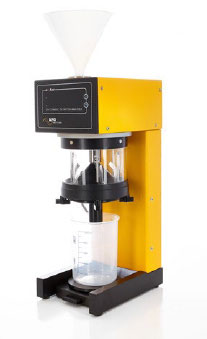

DFA – DYNAMIC FILTRATION ANALYZER

Der DFA – Dynamic Filtration Analyzer bestimmt schnell und exakt den Einfluss von Chemikalien auf Filtrations-eigenschaften von Fasersuspensionen durch eine automatische Analyse von Entwässerung und Retention.

Das Filtrationsmessgerät wird über einen PC betrieben. Die benutzerfreundliche Software steuert die Messung und ermöglicht eine komplexe Analyse und Darstellung aller Ergebnisse. Um verschiedene Prozessbedingungen zu simulieren, werden alle relevanten Daten für die Konfiguration des Mischprofils gespeichert und für die automatischen Messungen verwendet.

PAPIER / PAPPE

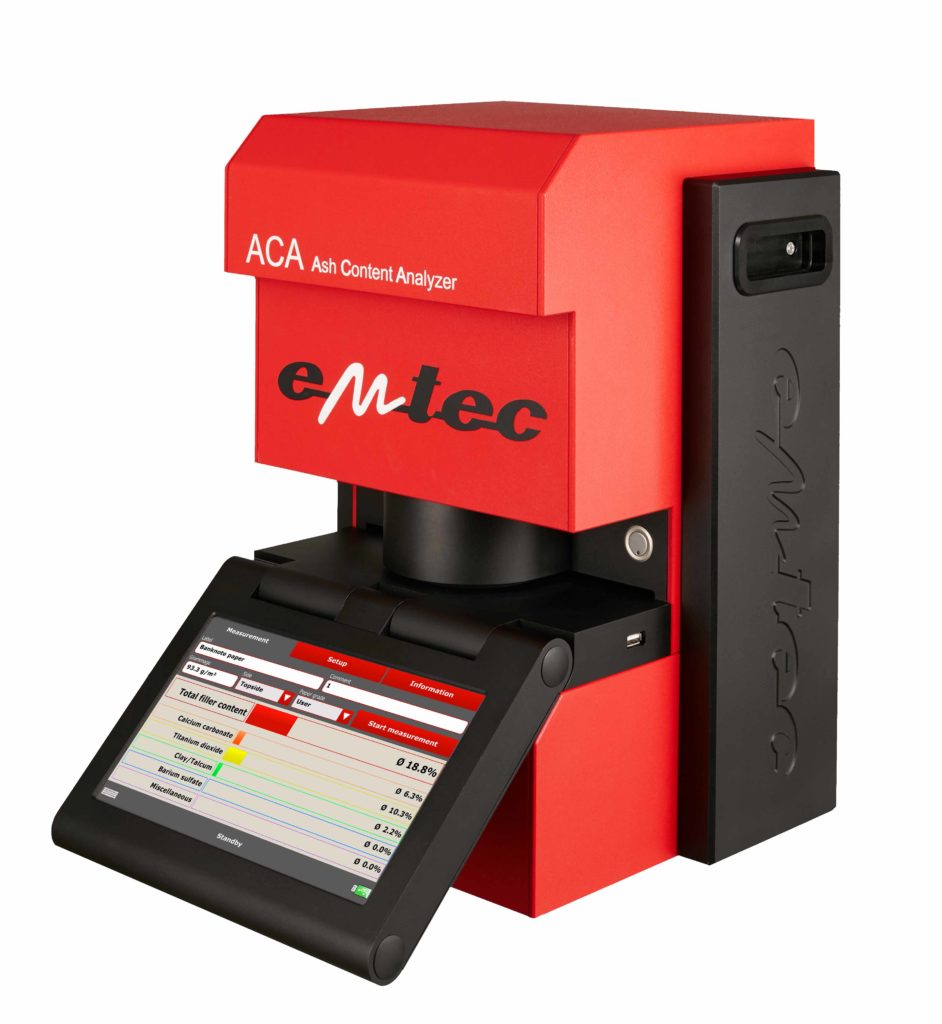

ACA – ASH CONTENT ANALYZER

Bestimmung von Gesamtfüllstoffgehalt und der prozentualer Verteilung der Einzelkomponenten

Bestimmung von Gesamtfüllstoffgehalt und der prozentualer Verteilung der Einzelkomponenten

  • Gesamtfüllstoffgehalt und prozentualer Verteilung der Einzelkomponenten von mineralischen Füllstoffen in Papier und Karton, wie zum Beispiel
  • Kaolin
  • Calciumcarbonat
  • Titandioxid
  • Talkum



Ersatz der aufwändigen traditionellen Veraschungsmethoden

  • Sekundenschnelle Verfügbarkeit der Ergebnisse
  • Hohe Messgenauigkeit
  • Zerstörungsfrei
  • Einfache Handhabung
  • Transportabel im Trolley
  • Material-, Zeit- und Energieeinsparung

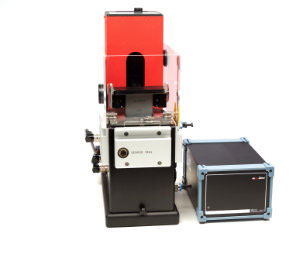

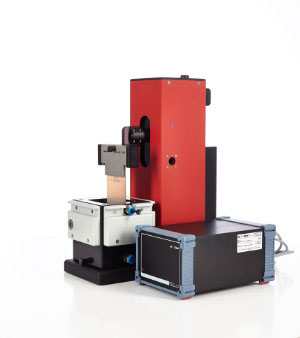

PDA.C 02 MST – MODULE STANDARD

Messung von Oberflächen- und Masseeigenschaften von Papier / Karton zur Vorhersage des Verhaltens im Verarbeitungsprozess

Ultraschallmessgerät zur Untersuchung von Papiereigenschaften durch Erfassung der Benetzung und Absorption von Flüssigkeiten

Hauptanwendungen:

  • Imprägnierprozess von Dekorpapieren:Tränkharzaufnahme von Dekorpapier
  •  Bedruckbarkeit: Einfluss von Oberflächenleimung und Oberflächenporosität auf die Penetration von
    Feuchtmittel oder Öl im Offset-Prozess
  • Verklebbarkeit: Einfluss der Oberflächenleimung und Oberflächenporosität auf die Verklebbarkeit
  • Streichprozess:
    Oberflächenleimung und –porosität von Streichrohpapieroberflächen
    Qualität von gestrichenem Papier (Latexverfilmung, Strichporosität, Strickdicke)

Test- und Prozessflüssigkeiten niedriger bis mittlerer Viskosität:

    • Tränkharz
    • Wasser
    • Wasser-Isopropylalkohol-Gemisch
    • Feuchtmittel

Ergebnis:

  • Intensitäts-Zeit-Diagramm,
  • automatisch berechnete Kennziffern

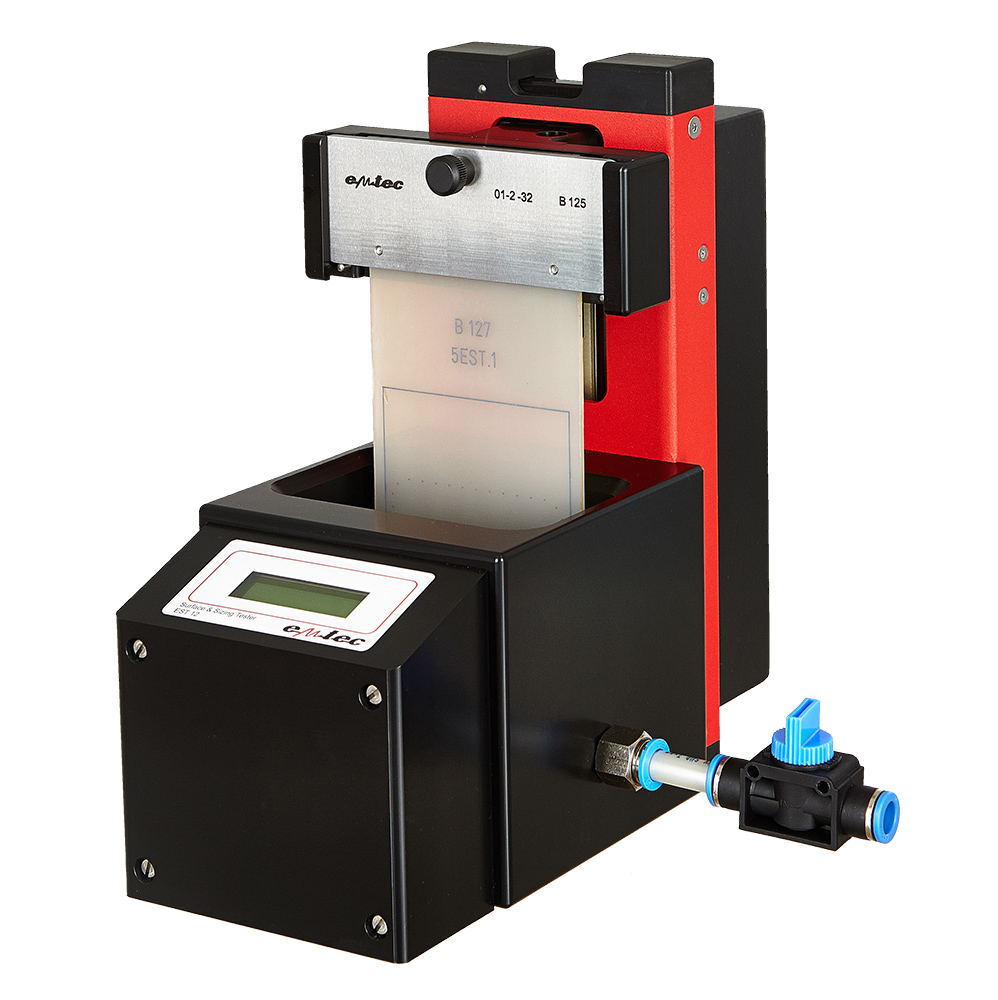

EST 12 – SURFACE AND SIZING TESTER

Ultraschallmessgerät zur Untersuchung von Papiereigenschaften durch Erfassung der Benetzung und Absorption von Flüssigkeiten

ZUR EINFACHEN, EFFIZIENTEN UND GENAUEN OBERFLÄCHENPRÜFUNG VON PAPIER UND KARTON BEZÜGLICH:

  • Oberflächenleimung/Masseleimung
  • Oberflächenporosität
  • Strichqualität/Bindemittelverfilmung



ZUR VORHERSAGE VON VERARBEITUNGSEIGENSCHAFTEN BEZÜGLICH:

  • Bedruckbarkeit
  • Verklebbarkeit
  • Streichrohpapierqualität



VORTEILE:

  • Portabel
  • mit PC betreibbar
  • Automatische Berechnung von Kennziffern
  • einfache Bedienung

PDA.C 02 MSC – MODULE STANDARD COATING

Zur Untersuchung der Streichfarbe-Rohpapier-Wechselwirkung Methode nach G. Grüner und Dr. M. Baumeister zur Streichfarbenoptimierung mit dem emtec PDA.C 02

  • Charakterisierung der Streichrohpapieroberfläche
  • Definierte Streichfarbenaufbereitung
  • Simulation des Auftragsaggregates von Streichmaschinen beim Kontakt Streichfarbe – Streichrohpapier durch:
    • Simulation der Scherungsvorgeschichte der Streichfarbe im Streichaggregat
    • Dynamische Kontaktierung Streichfarbe / Streichrohpapier
    • High shear – Impuls und Druckimpuls
  • Charakterisierung des gestrichenen Papiers
  • Messung im extremen Kurzzeitbereich, erster Messwert ca. 39 ms nach dem initialen Kontakt
  • Einfache Auswertung der Messergebnisse



WELCHEN NUTZEN BRINGT DIE ANWENDUNG DER MESSMETHODE?

  • Mit dem PDA-System können Unterschiede von Rohpapieren, Streichfarben und gestrichenen Papieren nachgewiesen werden, die im Verarbeitungsprozess zu Qualitäts-veränderungen führen, die aber mit klassischen Messmethoden nicht oder nur ungenügend erfassbar sind.
  • Pilotcoater- und Maschinenversuche zeigen die Auswirkungen von Veränderungen an Streichfarben und Rohpapieren.
    Mit dem PDA.C 02 kann man die Ursachen bereits im Labor erforschen.

PDA.C 02 HVL – MODULE HIGH VISCOUS LIQUID

Untersuchung der Oberflächenqualität von Papier / Karton und von Flüssigkeitseigenschaften durch Erfassung der Benetzung und Penetration speziell von hochviskosen und kontaminierenden Flüssigkeiten Ultraschallmessgerät zur Untersuchung von Papier- und Flüssigkeitseigenschaften durch Erfassung der Benetzung und Absorption speziell von hochviskosen Flüssigkeiten, wie z.B. Klebstoffen, Druckfarben, Streichfarben

  • Hauptanwendungen: Vorhersage von Verarbeitungseigenschaften
  • Bedruckbarkeit
    • Offset: Öl, Druckfarbe
    • Tiefdruck: missing dot – Neigung von LWC-Papier
    • Flexodruck: Benetzungs- und Wegschlagverhalten von Flexodruckfarben
    • Ink jet: Benetzungs- und Wegschlagverhalten von ink jet – Tinten
  • Verklebbarkeit
    Oberflächenleimung, Oberflächenporosität
    Filmbildung bei Dispersionsklebstoffen
  • Dynamisches Wasserrückhaltevermögen von Streichfarben

Vorteile:

  • keine Reinigung nach der Messung
  • kleine Mengen an Testflüssigkeit: 3,5ml
